一、 概述

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前及根據國家

電力部的預防性試驗規程，要求對運行的變壓器進行匝數比或電壓比測試，可以檢查變壓

器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。

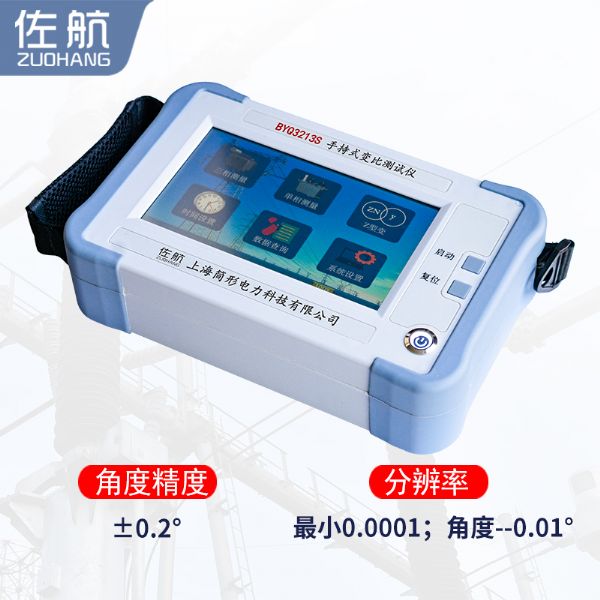

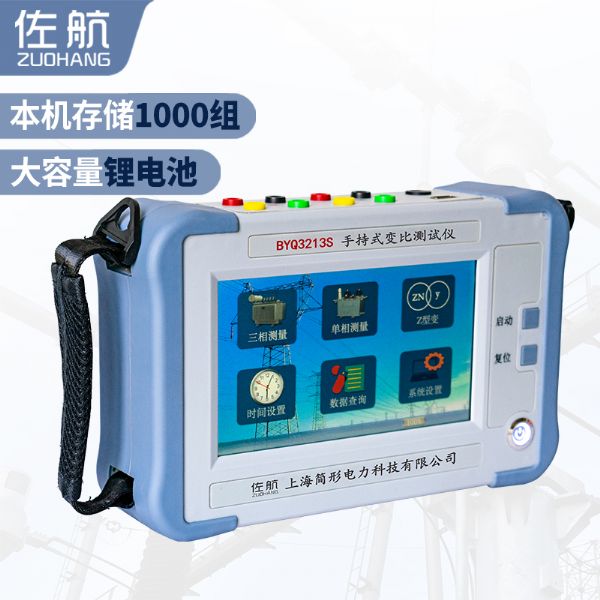

傳統的變比電橋讀數不直觀，要進行換算，只能逐相進行測量。佐航 BYQ3213S 手持變壓

器變比測試儀克服了傳統變比電橋測試的缺點，操作簡便直觀，采用三相精密逆變電源，

測試快，準確度高。

二、 技術參數

1. 測試量程：0.9～10000

2. 測量精度： ±0.1%+2 字( 0.9-500 )

±0.2%+2 字( 501-2000 )

±0.5%+2 字( 2001-10000 )

3. 角度精度： ±0.2°

4. 輸出電壓：根據負載自動調節

5. 分 辨 率：zui小 0.0001 角度 -- 0.01°

6. 工作電源：電池供電

7. 環境溫度：-10℃～40℃

9. 主機重量：2kg

三、 功能特點

1、 儀器內部采用三相精密逆變電源，而非采用單相的市電電源作為測量電壓，消除了

測量時候市電電壓的諧波影響，測量更準確。工作電源為發電機時，無任何影響。

2、 采用三相輸出電壓，提高測試速度，可以測量相間夾角，自動識別變壓器接線組別

0-11。

3、 適用變壓器種類廣，特別適用于 Z 型變、整流變、接地變、電爐變、移相變等變壓

器的測量，測量參數zui全面。

4、 采用自制精密三相逆變電源，具有高低壓反接保護，變壓器匝間短路保護，分接開

關分合不到位保護，輸出全短路保護，增加儀器穩定性。

5、 輸入額定參數后，可自動測量變壓器變比值、誤差值和分接開關分接位，尤其對于

分接不對稱的分接開關，也可準確的測量出變壓器分接開關的準確位置，zui多可測量 99

個分接點位的分接開關。

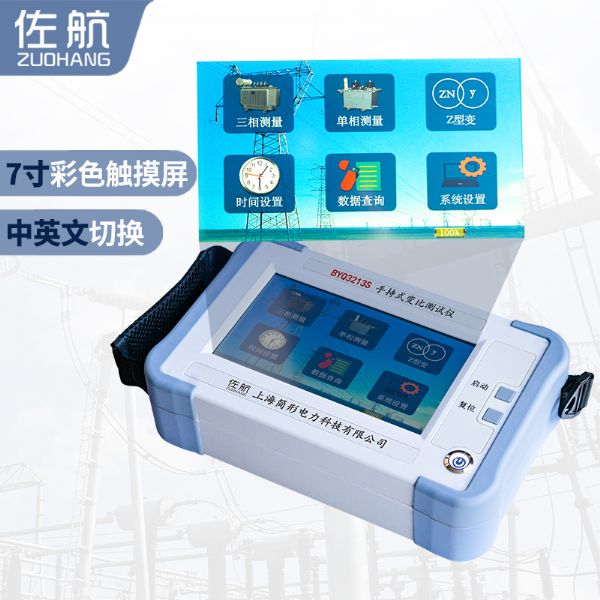

6、 七寸高亮度觸摸彩色液晶屏，強光下顯示清晰，全觸屏操作，中英文自由切換。

7、 采用耐寒耐溫，密封防水，防摔防震多功能工程塑料箱，便于野外試驗。
